安全弁にはどのような種類がありますか?

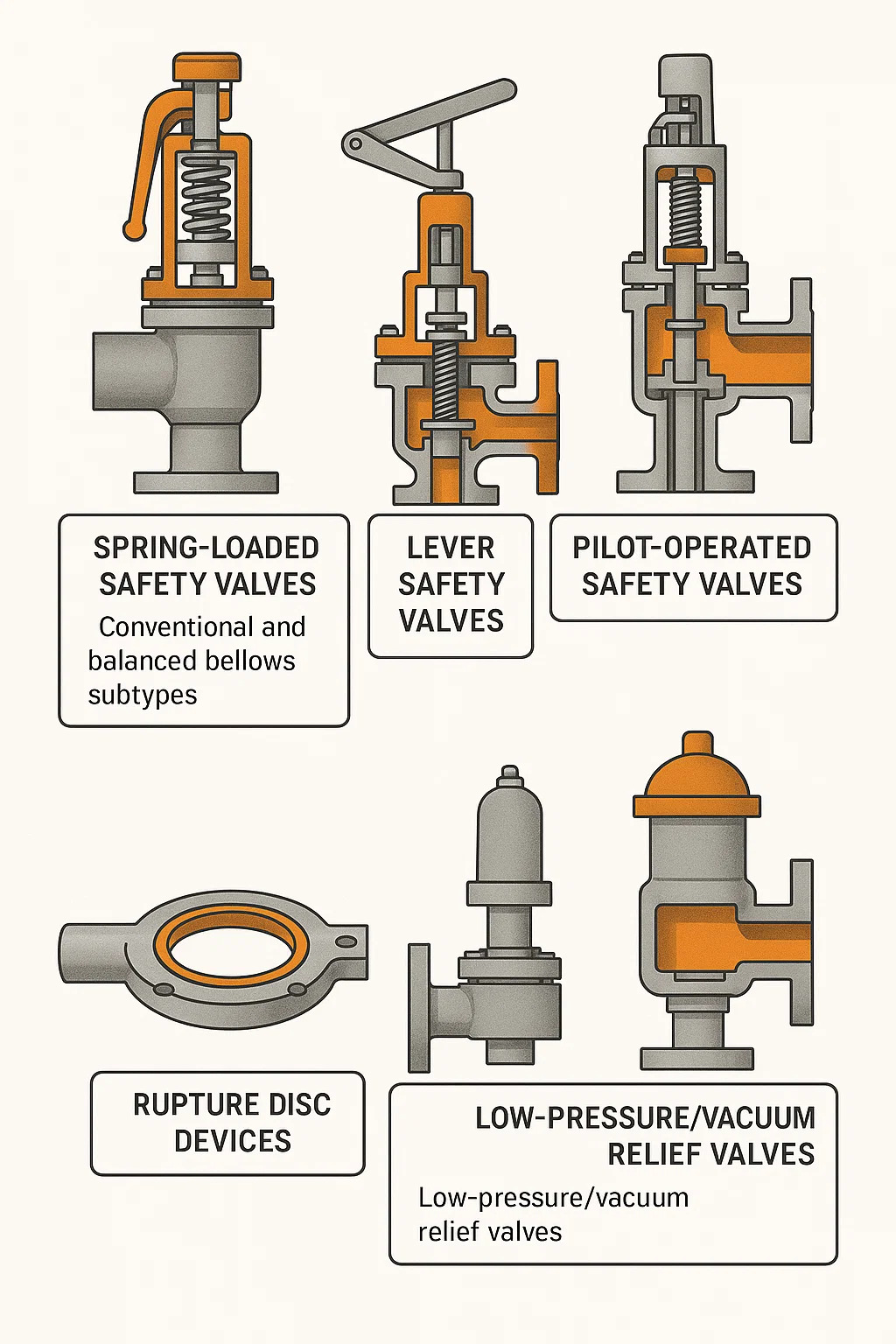

安全弁 圧力機器を保護するための重要な装置です。圧力が事前に設定された制限を超えると自動的に開き、媒体 (気体や液体など) が放出されるため、機器の損傷や危険が防止されます。操作方法と構造上の特徴に基づいて、主なタイプは次のとおりです。

1. バネ式安全弁

これは最も一般的で基本的なタイプで、システムの内圧に対抗するためにバネの力を使用します。
動作原理: 通常の動作圧力下では、スプリングがバルブ ディスクをバルブ シートにしっかりと押し付け、シールを維持します。システム圧力がスプリングの設定力を超えて上昇すると、バルブディスクが持ち上げられ、媒体が排出され始めます。
特長：比較的シンプルな構造で信頼性が高いです。
サブタイプ:
従来品：吐出背圧が設定開口圧力に直接影響します。
バランスのとれたベローズ: ベローズを使用して背圧がバルブの開口圧力に及ぼす影響を打ち消し、背圧が変化しても正確な開口を保証します。

2. レバー式安全弁

このタイプの安全弁は、レバーとカウンターウェイトの組み合わせを使用して閉じる力を提供します。
動作原理: レバーがバルブディスクに接続されており、可動式カウンターウェイトがレバーの他端から吊り下げられています。レバー上のカウンターウェイトの位置を調整することで、バルブの開弁圧力を正確に設定できます。
特徴: 比較的かさばる構造で、蒸気ボイラーなどの大型機器によく使用され、定期的な排水のためにバルブを手動で持ち上げることが容易になります(「手動ブローダウン」または「手動ベント」と呼ばれます)。現代の産業ではスプリング式タイプよりもあまり広く使用されていません。

3. パイロット式安全弁

システム圧力そのものを利用してバルブの開閉を制御するタイプで、メインバルブと小型の制御装置（パイロットバルブ）から構成されます。
動作原理: パイロットバルブは最初にシステム圧力を感知します。設定圧力に達するとパイロット弁が開き、主弁上部の圧力が解放され、システム圧力により主弁が押し開かれ、大規模な吐出が行われます。
特徴:
より正確な開口部: 圧力は開口部の前に設定値に非常に近くなる可能性があります。
大吐出量：メインバルブを非常に大きくできます。
高圧システムに最適：スプリングバルブと比較して、大流量に対応しながらもコンパクトな設計が可能です。

4. ラプチャーディスク装置

厳密に言えば、これは従来のバルブではなく、使い捨ての圧力逃がし装置です。
動作原理: 容器に取り付けられた、事前に校正された薄い金属膜 (または非金属材料) で構成されます。容器の圧力が特定の値に達すると、膜が瞬時に破裂し、圧力が急速に解放されます。
特徴:
非常に速い応答速度。
使い捨て：破裂後は交換する必要があります。
安全弁と組み合わせて使用​​可能：破裂板は安全弁の入口側にあり、安全弁を腐食から保護したり、軽度の漏れを防ぎます。

5. 低圧・真空リリーフバルブ

これらの安全弁は、貯蔵タンクなどの大型容器を過剰な圧力や**真空(極度に低い内圧)**による変形や損傷から保護するように特別に設計されています。
動作原理:
プレッシャーリリーフ：内部圧力が設定値を超えるとバルブが開き、内部ガスを放出します。
真空リリーフ: 内部圧力が大気圧を下回ると (真空が生成されると)、バルブが開いて外部空気を吸い込み、内部圧力と外部圧力のバランスをとります。
特徴: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
