安全弁が不良かどうかを知る方法は?

簡単な答え: キーは安全弁が故障していることを示しています

安全バルブは、継続的に漏れが発生する場合、過剰な圧力で開かない場合、設定圧力点を下回って開く場合、または目に見える腐食や物理的損傷が見られる場合には不良です。これらはメンテナンスの問題ではありません。ボイラー、圧力容器、または HVAC システムの安全弁の故障は、直接的な安全上の危険です。 産業環境では、圧力リリーフバルブの故障は、致命的な機器の故障や職場での傷害を引き起こす主な原因の 1 つです。 バルブが滴ったり、滲んだり、チャタリングしたり、手動テスト中に単に正しく作動しない場合は、直ちに検査または交換する必要があります。

次のガイドでは、家庭用給湯器、商業用ボイラー、圧縮空気システム、工業用圧力容器など、安全弁の状態について十分な情報に基づいた決定を下せるように、意味のある症状、テスト方法、交換の考慮事項をすべて説明します。

なんてことだ 安全弁 実際にそうなる理由と失敗する理由

故障を診断する前に、デバイスがどのように機能するかを理解するのに役立ちます。安全弁 (給湯用途では圧力リリーフ バルブ (PRV) または温度および圧力リリーフ バルブ (T&P バルブ) とも呼ばれます) は、圧力が所定の安全限界を超えたときに自動的に圧力を解放するように設計された機械装置です。これは、通常の動作状態と危険な過圧事象の間の最後の防御線として機能します。

バルブには、常圧下でバルブを閉じた状態に保持する、バネ仕掛けのディスクまたはシートが含まれています。システム圧力がバルブの設定値 (通常はバルブ本体に直接設定されています) を超えると、スプリングが圧縮され、ディスクが持ち上げられ、状態が安全なレベルに戻るまで圧力が排出されます。圧力が低下すると、スプリングがディスクをシートに押し戻し、バルブが再び密閉されます。

障害は、十分に文書化されたいくつかのメカニズムを通じて発生します。

• バネの疲労や腐食により閉じる力が弱くなっている
• ミネラルスケールや沈殿物の蓄積によりディスクが適切に固定されない
• 化学物質への曝露や湿気によるバルブ本体、シート、またはディスクの腐食
• ウォーターハンマーや繰り返しの過圧イベントによる機械的損傷
• 高温用途におけるシールの熱劣化
• 単純な耐用年数 — ほとんどの安全弁の推奨耐用年数は、住宅用では 3 ～ 5 年、産業用では年に 1 回の検査間隔です。

5 年以上の使用後に一度もテストまたは交換されていない安全弁は、目に見える状態に関係なく、疑わしいものとして扱う必要があります。 バルブは、外部的には無傷に見えても、内部では完全に動作不能である場合があります。

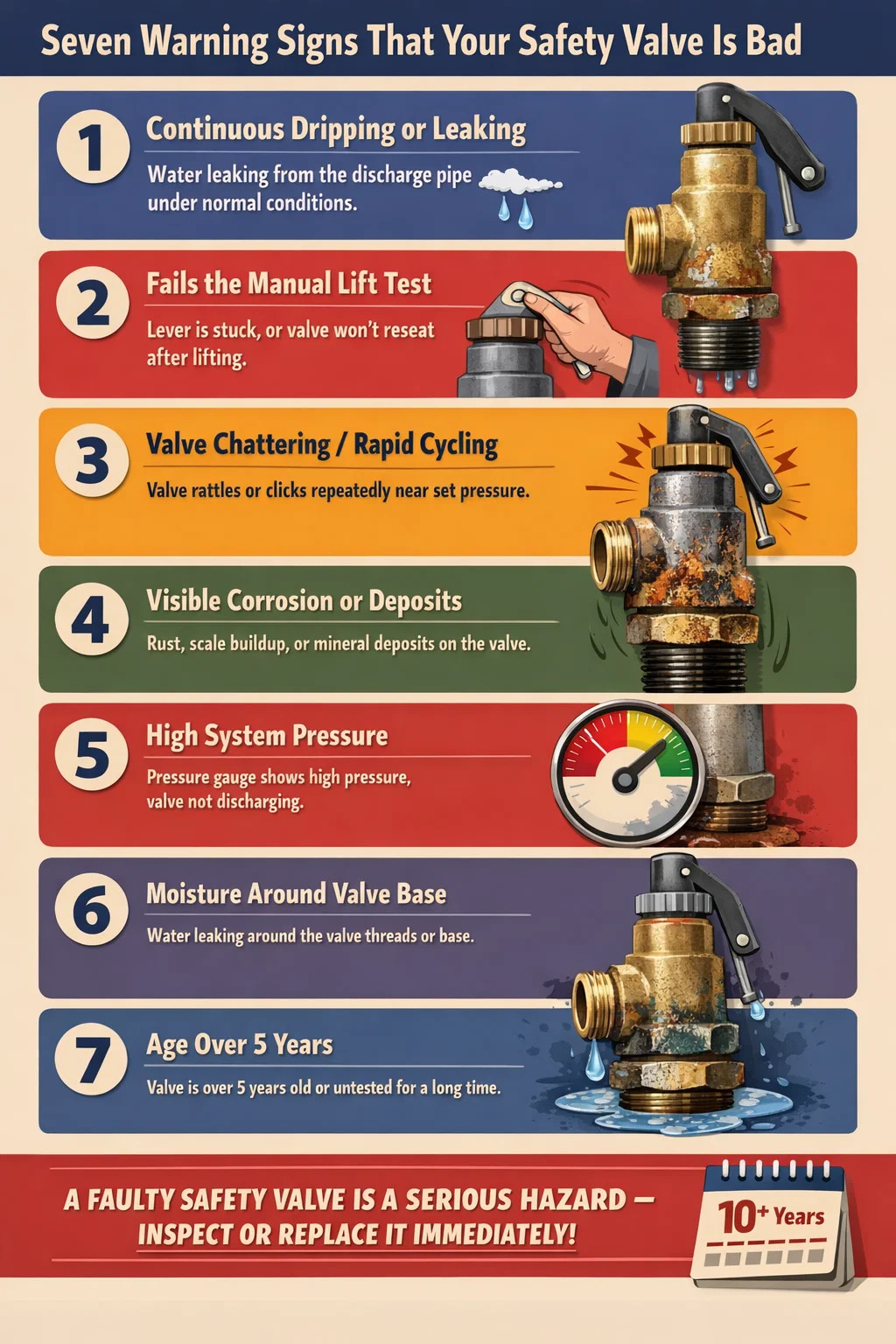

安全弁が故障していることを示す 7 つの警告サイン

1. 吐出管からの滴下または漏れが続く

これは、住宅用給湯器やボイラーで最もよく見られる症状です。 T&P リリーフバルブに接続されている排出パイプから水が着実に滴っていることに気付いた場合は、バルブが適切に取り付けられていません。考えられる原因は 2 つあります。システムの圧力または温度がバルブの設定値を実際に超えている (この場合、バルブは正常に動作していますが、根本的なシステムの問題を解決する必要があります)、またはバルブ シートが汚れているか損傷しており、通常の動作条件下でも漏れています。

両者を区別するには、システム圧力をゲージで確認します。 ほとんどの住宅用給湯器 T&P バルブの定格は 150 psi および 210°F です。 圧力が正常範囲内 (一般的に家庭用水の場合は 40 ～ 80 psi) で、バルブから滴下が続く場合は、バルブ自体に問題があります。

2. バルブが手動リフトテストに不合格

給湯器やボイラーのほとんどの安全弁には手動テスト レバーが付いています。これは小さな金属製のタブで、これを持ち上げると手動でバルブを作動させ、開閉を確認できます。これは、利用可能なテストの中で最も単純かつ直接的なテストの 1 つです。レバーを約 3 秒間持ち上げてから放します。水または蒸気が勢いよく放出される音が聞こえ、レバーを放すとバルブがしっかりと閉まるはずです。

レバーが硬く、レバーを持ち上げても何も起こらない場合は、バルブの内部が腐食やスケールによって凍結している可能性があります。持ち上げると水が出るのですが、手を離しても水が垂れ続け、シートが崩れてバルブから水漏れが発生しています。 どちらの場合でも、開いたままになっている場合でも、閉じたままになっている場合でも、バルブは直ちに交換する必要があります。 バルブが開かない場合、過圧から保護することはできません。バルブが閉まらないと、継続的な排出の危険が生じます。

注: テストされていない非常に古いバルブでは、手動テストを実行するとスケールが除去され、その後バルブから漏れが始まる可能性があります。これは実際、バルブがすでに損傷している証拠です。修理を試みるのではなく、交換してください。

3. バルブのチャタリングまたは急速サイクル

チャタリングとは、安全弁が素早く繰り返し開閉することを指し、機関銃のようなカチカチ音やカタカタ音を発します。これは、システム圧力がバルブの設定値に非常に近い状態で推移し、バルブが開閉を繰り返しバタバタするときに発生します。このシナリオではバルブ自体に欠陥がない可能性がありますが、頻繁なチャタリングによりシートの摩耗が促進され、バルブが急速に劣化します。

著しいチャタリングが発生したバルブは検査し、交換する必要があります。 というのは、シートに対するディスクの繰り返しの衝撃によって微小な損傷が生じ、適切なシールが妨げられるためです。根本的な圧力の問題も解決する必要があります。システム容量に比べてバルブが大きすぎることが一般的な原因であり、産業用配管システムにおける背圧管理が不十分であることも同様です。

4. 目に見える腐食、錆、または鉱物の堆積

バルブ本体および吐出管出口付近を点検してください。白いチョーク状の堆積物は、硬水からのカルシウムまたは石灰スケールの蓄積を示します。これは、問題が解決されないまま、しばらくの間バルブがにじみ出たり、放電したりしていることを示す強い兆候です。オレンジまたは茶色の汚れは鉄の錆を示しており、バルブシートとディスクの完全性が損なわれています。緑色の堆積物は、銅配管を備えたシステムにおける銅の腐食を示している可能性があります。

これらの堆積物は、過去の漏れを示すだけではなく、バルブがきれいに閉じるのを妨げる粗くて不均一な座面を形成し、問題を積極的に悪化させます。 重大な外部腐食や鉱物の表面が見られる安全弁は、洗浄するのではなく交換する必要があります。 なぜなら、内部表面はほぼ確実に同等かそれよりも悪い状態にあるからです。

5. バルブが存在しているにもかかわらず、システム圧力が高いままである

圧力計が常に通常の動作範囲を超えるシステム圧力を示しており、安全弁が放電していない場合は、2 つの懸念すべき説明があります。1 つはシステムに別の過圧源があり、対処する必要があるか、または安全弁が閉じたままで、開くべきときに開かないということです。本物の過圧状態で開かない安全弁は、圧力が解放されずに上昇し続ける可能性があるため、おそらく漏れている安全弁よりも危険です。

このシナリオは、安全弁が何年もテストされずに放置され、内部コンポーネントが腐食により固着するシステムで最も一般的です。バルブが作動すべきかどうかを判断するには、圧力計の測定値とバルブの設定値定格 (バルブ本体に刻印されている) を常に相互参照してください。

6. バルブベースまたはネジ部の周りの水または湿気

バルブがボイラー、給湯器、または容器にねじ込まれているねじ接続部の周囲に湿気がある場合は、ねじの破損、ねじシーラントの劣化、またはバルブ本体自体の微小亀裂を示している可能性があります。これは吐出パイプの水滴とは異なりますので、混同しないでください。バルブ本体のねじ山の湿気は、バルブ ケーシングが損傷していることを示唆しており、これは構造的な故障モードです。

加圧システムでは安全弁本体を決して締め直さないでください。 バルブのネジ山に何らかの作業を行う前に、システムを減圧して排水してください。

7. 推奨耐用年数を超える年齢

安全弁に上記の症状が見られない場合でも、経年劣化だけが交換の正当な理由となります。米国機械学会 (ASME) とほとんどのバルブ メーカーは、住宅用途では 3 ～ 5 年ごとに安全バルブを交換することを推奨しています。産業用および商業用の安全弁は、毎年テストおよび再認定を受け、検査結果に応じて交換する必要があります。

10 年以上使用され、一度も交換もテストもされていないバルブは信頼性が不明であるため、安全計画の目的からは機能しないものとして扱う必要があります。 内部のスプリングの劣化やシートの腐食は時間の経過とともに目に見えず進行するため、外部からは判断することができません。

安全弁を段階的にテストする方法

安全弁のテストは用途によって異なります。次の手順は、最も一般的な住宅シナリオ (給湯器の T&P リリーフ バルブ) に適用されますが、原則は他の用途にも当てはまります。

始める前に

• 排出パイプが床の排水管または屋外に水を安全に送っていることを確認します。熱湯が怪我を引き起こす可能性のある場所には決して入れないでください。
• 作動後に再装着できない場合に備えて、古いバルブをテストする前に交換用のバルブを手元に用意してください。
• 適切な保護具を着用してください - 排出される水は非常に高温になる可能性があります
• バルブ本体のラベルまたはスタンプでバルブの圧力および温度定格を確認します。

手動リフト試験手順

1. バルブの側面にあるテストレバーを見つけます
2. レバーをしっかり持ち上げて3秒間押し続けます
3. パイプから水や蒸気が排出される音を聞いてください。
4. レバーを放し、バルブが直ちに完全に排出を停止するかどうかを観察します。
5. 30 秒待って、排出パイプの出口に滴下が続いていないか確認します。

パス: 持ち上げるとバルブが開き、水や蒸気が排出され、その後滴下することなくきれいに再取り付けされます。

失敗: レバーが固着して動かない、排出が行われない、またはバルブがリリース後も滴り続けます。

工業用および商用バルブの圧力試験

ボイラー、コンプレッサー、または圧力容器の工業用圧力リリーフバルブの場合、ベンチテストまたは現場圧力テストが標準的な検証方法です。これには、校正された圧力源をバルブ入口に適用し、バルブが開いて再着座する正確な圧力 (「設定圧力」または「ポップ圧力」と呼ばれます) を記録することが含まれます。 ASME セクション VIII 規格によると、70 psi を超えるバルブの許容許容差は通常、銘板設定圧力の ±3% です。

定格設定圧力より 3% を超えて開くバルブは校正対象外であるため、修理または交換する必要があります。 安全弁テストの文書化は、商業用および産業用圧力機器のほとんどの管轄区域で規制要件となっています。

安全弁の故障モードの比較

不良の安全弁を無視するとどうなるか

安全弁が故障した状態でシステムを運用すると、軽度の物的損害から人命に危険を及ぼす致命的な故障まで、さまざまな影響が生じます。これは誇張表現ではありません。圧力容器の故障は世界中で労働災害の原因として文書化され、研究されています。

給湯器の爆発

T&P リリーフバルブが機能していない家庭用給湯器では、サーモスタットが開いた状態で故障し、温度が上昇した場合に沸騰液体膨張蒸気爆発 (BLEVE) が発生する可能性があります。その結果、蒸気による爆発が発生し、給湯器が床や天井を突き破り、放出されるエネルギーはダイナマイト数本に相当します。 T&P バルブが法令で義務付けられているため、住宅用給湯器に関わる BLEVE 事件はまれですが、バルブが意図的に取り外されたり、バイパスされたり、故障した状態で放置されたりする事件は毎年発生しています。

ボイラー過圧イベント

安全弁が適切に機能しないまま稼働している商業用および産業用ボイラーは、正当な理由から厳しい規制監視の対象となります。ボイラーシステム内で過圧が発生すると、パイプが破裂し、熱交換器が破壊され、システムを収容する建物に構造的損傷を引き起こす可能性があります。蒸気ボイラー用途では、高圧で過熱した蒸気が放出されると、すぐに近くにいる人の生命を脅かします。

圧縮空気システムの破損

エアコンプレッサーのタンクには、過圧によるタンクの破裂を防ぐ安全弁が装備されています。コンプレッサータンクの圧力リリーフバルブが腐食または固着し、同時に圧力スイッチの故障が発生すると、タンクの故障の条件が発生します。 エアコンプレッサーのタンクが破裂すると、致死的な速度で破片が発生します 作業場やガレージでの複数の死亡事故の責任者でもあります。 OSHA の記録には、これらの事故が毎年記録されており、そのほとんどは安全弁が損傷したり紛失した古いタンクに関係しています。

連続放電による物的損害

致命的な故障が発生していなくても、安全弁から継続的に水が漏れると、床、壁、および機器の周囲に累積的な水による損傷が発生します。硬水地域では、排水からのスケールの堆積により、排水ラインや床のコーティングが損傷する可能性があります。また、継続的な水の損失により光熱費が増加し、排水パイプの周囲の換気が悪い場所でカビが発生する可能性があります。

不良な安全弁の交換: 知っておくべきこと

安全弁の交換は、家庭用給湯器や小型ボイラーでは簡単な機械作業ですが、仕様の一致と適切な設置技術に細心の注意を払う必要があります。

交換用バルブを正確に一致させる

交換用バルブは、次の 3 つの重要なパラメータにおいて元のバルブと一致する必要があります。

• 圧力定格: 設定圧力はシステムの最大許容作動圧力 (MAWP) と一致するか、適切である必要があります。
• 温度定格 (T&P バルブの場合): 機器の最高温度出力と一致するか、それを超える必要があります。
• BTU または流量容量: バルブは、システムが生成できる少なくとも同じ量のエネルギーを軽減するように定格されている必要があります。交換用バルブのサイズが小さすぎるとよくあるエラーです。
• ねじのサイズと種類: NPT ネジのサイズは、給湯器または容器の既存のポートと一致する必要があります。

住宅用給湯器の場合、この情報は通常、既存のバルブに刻印され、機器メーカーの仕様書に記載されています。住宅用給湯器用の標準的な T&P バルブの定格は通常 3/4 インチ NPT 接続で 150 psi / 210°F で、BTU 定格はタンクのサイズとヒーターの出力に応じて 100,000 ～ 200,000 BTU/時の範囲です。

インストールに関する注意事項

• 古いバルブを取り外す前に、必ずシステムを排出して減圧してください。
• ネジ付きポートを徹底的に清掃し、新しい PTFE ネジ山シール テープ (配管テープ) を新しいバルブネジ山に貼り付けます。
• 締めすぎないでください。ほとんどのメーカーは、15 ～ 30 フィートポンドの範囲のトルクを指定しています。締めすぎるとバルブ本体に亀裂が入る可能性があります
• 排出パイプが正しく再取り付けされていることを確認します。排出パイプは安全な場所で終了し、排水できるように下向きに傾斜しており、キャップや栓がされていない必要があります。
• 再加圧後に手動リフトテストを実行して、新しいバルブが開き、正しく再装着されることを確認します。
• 将来参照できるように、バルブに取り付け日を記載したラベルを付けます

多くの管轄区域では、商用または産業用圧力機器の安全弁の交換は、資格のある技術者またはボイラー検査官が行う必要があります。 商用環境でこの作業を試みる前に、地域のコードを確認してください。

交換費用

住宅用 T&P リリーフバルブは通常、部品自体の価格が 10 米ドルから 40 米ドルの間です。給湯器の場所やアクセスしやすさにもよりますが、資格のある配管工が交換作業を行う場合は、通常、工賃込みで 100 ドルから 300 ドルの料金がかかります。産業用安全バルブのコストは非常に異なります。産業用サービス向けの基本的な ASME 認定のスプリング式圧力リリーフ バルブは、サイズ、圧力定格、および構造の材質に応じて、50 ドルから数千ドルの範囲になります。故障の結果を考慮すると、これはあらゆる機械システムにおいてメンテナンスを延期するのに最も費用対効果の低い場所の 1 つです。

安全弁はどのくらいの頻度で点検し、交換する必要がありますか

検査と交換の頻度は、アプリケーション、動作環境、および機器を管理する規制の枠組みによって大きく異なります。

腐食性の高い化学物質、高塩素水、または高湿度の空気を使用するシステムなどの高腐食環境では、検査間隔を短縮し、少なくとも四半期ごとに目視検査を実行する必要があります。 検査時のバルブの実際の状態は、カレンダーに基づいた交換スケジュールよりも常に優先される必要があります。 2 年で腐食の兆候が見られるバルブは、5 年のスケジュールを延期せず、2 年で交換する必要があります。

よく混同される問題: 安全弁ではない場合

すべての圧力関連の症状が安全弁自体に直接関係しているわけではありません。他に同様の症状を引き起こす可能性のあるものを理解することで、不必要な交換を回避し、実際の問題を確実に解決することができます。

閉鎖系における熱膨張

給水に減圧弁 (PRV) が取り付けられている家庭では、給水システムが事実上閉じられています。タンク内で加熱された膨張した水は、圧力が上がる以外に行き場がありません。膨張タンクが取り付けられていない場合、この熱膨張圧力を逃がすために T&P リリーフバルブが定期的に開き、バルブの故障のように見える断続的な滴下が発生します。 このシナリオでは、安全弁は正しく機能しています。修正方法はリリーフ弁を交換するのではなく、熱膨張タンクを取り付けることです。

過剰な供給圧力

一部の地域では、80 psi を超える市の給水圧力が一般的であり、バルブの定格設定圧力に近づくと、T&P バルブがウィープする可能性があります。解決策は、T&P バルブ自体ではなく、流入減圧バルブを調整または交換することです。シンプルなゲージを備えた屋外用ホースよだれかけで供給圧力を確認してください。これらはホームセンターで 15 ドル以下で入手できます。

コールドパイプの結露

湿気の多い環境では、給湯器近くの冷水供給パイプに結露が発生し、床に水たまりができ、バルブからの排出と誤認されることがあります。ヒーターを一定時間作動させた後、吐出パイプに触れてください。濡れているのに水が冷たく、パイプ自体も冷たい場合は、バルブの吐出ではなく結露が発生している可能性があります。

圧力計の故障

産業用および商業用システムでは、圧力が本当に高いのではなく、測定値の上昇を示す圧力計自体に欠陥がある可能性があります。明らかな過圧で安全バルブが開かないことを非難する前に、2 つ目の校正済みゲージでゲージの読み取り値を確認してください。圧力計は定期的な再校正と交換が必要な消耗品です。

要約: 安全弁を評価する最速の方法

今すぐ実行できる簡単なチェックリストをお探しの場合は、直接の評価シーケンスを次に示します。

1. 見てください: 弁本体や吐出管の周囲に水滴、水分、水垢、錆などはありませんか？ 「はい」の場合、さらに検査するか交換します。
2. 聞いてください: 通常の動作中にバルブからチャタリング、シュー音、カチッという音はありますか? 「はい」の場合は、検査し、交換する可能性があります。
3. テスト: 手動リフトテストを実行します。自由に開き、きれいに取り付け直されますか?そうでない場合は、交換してください。
4. 日付: 最後に交換されたのはいつですか? 5 年以上前または不明の場合は、積極的に交換してください。
5. 圧力チェック: システム圧力は常に装置の通常動作範囲内にありますか?そうでない場合は、まずシステム圧力の問題に対処し、次にバルブを再評価します。

安全弁は、保護する機器やその故障の影響に比べれば小型で安価なコンポーネントです。 疑わしい場合は交換してください。 新しいバルブのコストは、機能するバルブなしで運用する場合の潜在的なコスト (金銭的その他) に比べれば微々たるものです。
