安全弁はどれくらいの頻度でテストする必要がありますか?

直接の答え: 安全弁はどのくらいの頻度でテストする必要があるか

ほとんどの産業および商業用途では、 安全弁は少なくとも 12 か月に 1 回テストする必要があります 。ただし、これは普遍的なルールではありません。実際に必要な周波数は、業界、動作環境、適用される規制コード、および使用されている特定のタイプの安全弁によって異なります。高リスク環境または高サイクル環境では、テスト間隔が 3 ～ 6 か月ごとという短い場合もあります。リスクが低く、十分に監視されているシステムでは、一部の規制枠組みでは最長 5 年の間隔が許可されていますが、これは文書化されたリスク評価と過去のパフォーマンス データによって裏付けられている場合に限ります。

簡単に言うと、「よくわからない場合は、デフォルトで年次テストを実施してください」です。この間隔は、ASME、API、および多くの国家安全規定を含むほとんどの主要な規格の要件を満たしています。しかし、機器、人員、法的地位を真に保護するには、何がテスト頻度を左右するのか、そしてバルブが予定通りテストされなかった場合に何が起こるのか、その全体像を理解する必要があります。

なぜ 安全弁 テスト頻度は画一的なものではない

安全弁は、致命的な機器の故障、火災、爆発、有毒物質の放出を引き起こす可能性のある過圧力からシステムを保護するために設計された圧力逃がし装置です。故障の影響は非常に深刻であるため、安全弁のテストは厳しく規制されています。ただし、特定の間隔は、複数の重なり合う要因によって形成されます。

動作環境とメディアの種類

適切に制御されたボイラー室できれいな蒸気を扱う安全弁は、腐食性化学物質、粒子を含むガス、または粘性流体を管理する安全弁よりも摩耗がはるかに少なくなります。プロセス媒体が攻撃的または汚れている場合、バルブに堆積物が蓄積し、腐食が発生したり、シート漏れがより早く発生したりします。このような状況では、6 か月ごと、または 3 か月ごとのテストは過剰ではありません。それは賢明なエンジニアリングの実践です。

システムの圧力と温度のサイクル

頻繁な圧力サイクル (年に複数回の開閉) が行われるバルブは、ほとんど作動しないバルブよりもシール面の摩耗が早くなります。熱サイクルもスプリングやボディ素材の疲労を引き起こします。石油化学や発電などのプロセス産業のハイサイクルバルブでは、規制上の最低基準よりも頻繁な検査が必要になることがよくあります。

規制管轄区域および適用法規

国、州、業界が異なれば、異なる規制枠組みの下で運営されています。 OSHA のプロセス安全管理基準を満たすものは、EU の圧力機器指令 (PED)、英国の PSSR 2000 規制、または現地のボイラー検査規定に基づく要件とは異なる場合があります。特定の機器や場所にどの規格が適用されるかを常に確認してください。

業界および規格ごとのテスト間隔

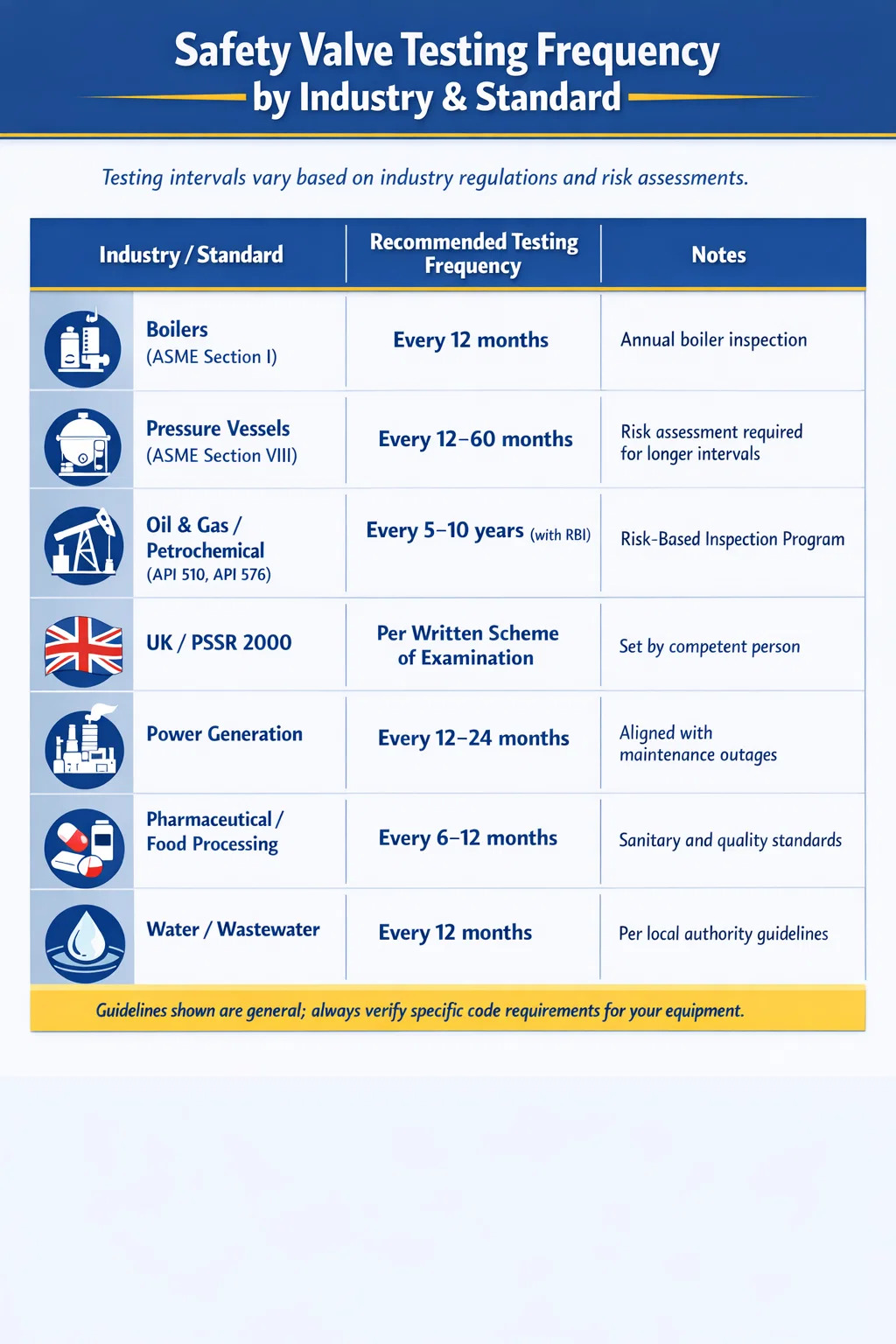

以下の表は、主要な業界および規制の枠組みにわたる共通のテスト頻度要件をまとめたものです。これらは一般的なガイドラインです。常に、ご使用の機器に適用される規格の特定のエディションを参照してください。

リスクベース検査 (RBI) 手法が広く採用されている石油・ガス部門では、法的に検査間隔を 5 年、さらには 10 年に延長できることに注意してください。これは怠慢ではありません。これは、故障モード分析、過去のバルブ性能記録、およびリアルタイム監視を使用して、全体的な安全性の結果を維持または向上させながら、延長された間隔を正当化する、構造化されたデータ駆動型のアプローチです。

ASME および API 標準がテスト頻度について実際に述べていること

安全弁の試験に関して最も広く参照されているガイダンス機関の 2 つは、ASME (米国機械学会) と API (米国石油協会) です。要件を詳細に理解することは、実際に必要なものと単にベスト プラクティスであるものを明確にするのに役立ちます。

ASME ボイラーおよび圧力容器コード

ASME の BPVC セクション I (動力ボイラー) とセクション VIII (圧力容器) は両方とも安全リリーフバルブについて扱っています。発電ボイラーの場合、規格ではボイラー検査プロセスの一環として安全弁を少なくとも年に一度テストすることが義務付けられています。セクション VIII に基づく圧力容器の場合、この規格は間隔についてあまり規定的ではなく、代わりに認可検査機関 (AIA) およびバルブ メーカーの推奨に従うようユーザーに指示しています。

また、ASME は PTC (性能試験コード) シリーズを通じて規格を発行しており、NB (国家委員会) は、圧力解放装置の検査とテストを対象とする NB-23 (国家委員会検査コード) を通じてガイダンスを提供しています。 NB-23 では、ほとんどの圧力容器についてテスト間隔を 5 年以内にすることを推奨しています 、より要求の高いサービスの場合は間隔が短くなります。

API 576 – 圧力解放装置の検査

API 576 は、石油および石油化学産業における圧力リリーフバルブの検査慣行に関する主要な規格です。サービスの重大度に基づいた検査間隔に関する詳細なガイダンスが提供されます。この規格では、サービスをクリーン、中度、および重度に分類しており、推奨される間隔は、クリーンで非腐食性のサービスの場合は 10 年、重度または汚れの多いサービスの場合は 2 年以下です。

API 576 では、RBI プログラムの使用も明示的に推奨しています。 API 580 および API 581 に準拠して適切に実装された RBI プログラムの下では、安全弁の検査間隔を標準の推奨事項を超えて延長することができますが、これは資格のある検査官またはエンジニアによってレビューおよび承認された文書化されたリスク分析によってサポートされている場合に限ります。

API 510 – 圧力容器検査コード

API 510 は、稼働中の圧力容器の継続的な検査を規定しており、圧力解放装置の検査については API 576 を参照しています。これは、オペレーターがすべてのバルブテストの記録を保持しなければならないこと、および間隔は装置の操作履歴とサービス条件に基づいて擁護可能でなければならないことを強化します。

安全弁テストの主な 3 種類とそれぞれの使用時期

すべての安全弁テストが同じというわけではありません。テストには 3 つの主要なカテゴリがあり、それぞれがメンテナンス プログラム内で異なる目的を果たします。

In-Situ (インプレイス) テスト

現場テストは、バルブがシステムに取り付けられたまま実行されます。最も一般的な方法は手動リフトテストです。このテストでは、バルブのテストレバーを短時間操作して、ディスクが自由に持ち上がり、バルブが開くことを確認します。このタイプのテストは迅速かつ安価で、システムをオフラインにすることなく実行できます。ただし、バルブが開くことができることを確認するだけであり、設定圧力 (バルブが開く圧力) や再装着圧力は確認されません。

手動リフトテストはインターバル間のチェックとして適切ですが、完全なベンチテストに代わるものではありません。多くのボイラー規定と保険要件では、年に一度の完全なテストに加えて、3 ～ 6 か月ごとの手動リフトテストを指定しています。

ベンチテスト（店頭テスト）

ベンチテストには、安全弁を使用から外し、校正済みの機器を使用して専用のテストスタンドでテストすることが含まれます。これは安全弁検証のゴールドスタンダードです。適切なベンチテストにより、設定圧力、ブローダウン (バルブが再着座する前の圧力降下)、および再着座後のシートの気密性が確認されます。刻印された設定圧力 (ほとんどの規格で指定されている許容値) の ±3% 以内でバルブが開かない場合は、調整または交換する必要があります。

ベンチテストでは、ディスク、シート、ガイド、スプリング、ボディの腐食、侵食、亀裂、汚れなどを検査する徹底的な内部検査も可能です。 リフトテストに合格しても、スプリングやシートが腐食しているバルブでも、実際の過圧状態では故障する可能性があります。 — ベンチテストでは検出できるが、現場テストでは検出できないリスク。

ポータブルテスト機器を使用したオンラインテスト

ポータブルバルブテストシステムを使用する施設が増えています。これは、制御された力をバルブスピンドルに加えてシステム圧力の持ち上げ力をシミュレートする装置で、実際にバルブを設定値まで加圧することなく設定圧力を検証できます。 TREVITEST や Furmanite のオンライン テスト方法を使用するシステムなど、これらのシステムは、メンテナンスのためにオフラインにできないシステムにとって特に価値があります。

オンライン テストは、検証された手順に従って実行される場合、規制機関に受け入れられることが増えています。これは、システムの停止が頻繁ではなく、費用がかかる化学プラントや製油所などの連続プロセス産業で特に一般的です。ただし、オンラインテストには依然として限界があり、ベンチテストと同じ信頼性で内部状態、シートの締め付け、再着圧を評価することはできません。

テスト間隔を短縮または延長する要因

テスト間隔をベースラインより短くすべきか長くすべきかは、技術的要因と運用的要因の組み合わせによって決まります。ここでは、最も重要な考慮事項の実践的な内訳を示します。

一般的にテスト間隔を短縮する要因

• 腐食性、酸性、アルカリ性、または固体粒子を含むプロセス媒体
• 高温使用 (300°C / 572°F 以上) により、スプリングの弛緩とシートの摩耗が促進されます。
• 頻繁なバルブ作動履歴 — 過去 1 年間に 3 回以上開いたバルブには細心の注意が必要です
• 前回のテストの失敗: 前回のテストに失敗したバルブは、より頻繁なスケジュールに入れる必要があります。
• 生命の安全に関わる重要なシステム (占有された建物、病院、学校) を保護するバルブ
• 基本基準よりも短い間隔を課す保険会社または地方自治体からの規制上の義務
• 機器の使用年数: 10 ～ 15 年以上古いバルブは、通常、設定圧力から逸脱しやすくなります。

テスト間隔の延長を裏付ける要因

• 清潔で非腐食性のプロセス媒体 (乾燥蒸気、窒素、計器用空気など)
• バルブの設計範囲内に十分収まる低温、低圧サービス
• 複数のサイクルにわたって調整なしでテストに合格した一貫した文書化された履歴
• リアルタイムのパフォーマンスデータを提供する継続的なオンラインモニタリング（圧力トランスミッタ、アコースティックエミッションモニタリング）
• 正式に実装され、第三者によって検証されたリスクベース検査 (RBI) プログラム
• 実証済みの長期性能データを持つ信頼できるメーカーの高品質構造のバルブ

間隔を延長するには常に文書化された正当性が必要であることを強調する価値があります。検査官や施設管理者が、その決定を裏付ける文書化された証拠を示さずに安全弁のテスト間隔を延長すると、施設と自分自身の両方に重大な責任を負わせることになります。

安全弁がスケジュールどおりにテストされなかった場合はどうなるか

安全弁のテストを省略したり遅らせたりした場合の影響は、規制上の罰則から大惨事に至るまで多岐にわたります。これらの結果を理解すると、テストのスケジュールが任意ではない理由がさらに分かります。

バルブドリフトと設定圧力偏差

時間の経過とともに、熱サイクルや疲労によりスプリングの張力が失われます。設置時に 150 psi で開くように正しく設定されていた安全バルブが、130 psi (不必要なプロセス損失を引き起こす) または 170 psi (解放する前に危険な過圧を許容する) で開くようにドリフトする可能性があります。産業用安全弁の集団を調査した結果、次のことが判明しました。 未テストのバルブの 10% ～ 30% が許容設定圧力許容範囲を超えていることが判明 最終的にテストされると、安全性が重要なデバイスにとっては重大な故障率になります。

シート漏れと煮詰まり

腐食、浸食、または不適切な再装着によって弁座が損傷したバルブは、設定圧力を下回って継続的に漏れが発生する可能性があります。この状態は「シマー」と呼ばれます。煮込み自体は常に直ちに危険であるわけではありませんが、プロセス媒体の損失、環境排出物 (特にガスまたは蒸気のサービスに関連)、およびバルブのディスクとシートの接触が損なわれたことの早期警告を表します。煮沸バルブは未処理のまま進行すると完全な故障に至る可能性があります。

バルブが開いたまままたは閉じたままになっている

長期間テストまたは操作されていないバルブは、ディスクとシートの間 (閉じたまま)、またはガイドと本体の間 (開いたまま) に腐食結合が発生する可能性があります。閉じたままのバルブは過圧に対する保護を提供しません。バルブが開いたままになっていると、継続的な製品損失が発生し、危険な動作状態になる可能性があります。どちらのシナリオも、不適切なテストとメンテナンスの直接の結果です。

規制と保険による影響

期限を過ぎた安全弁テストで稼働していることが判明した施設は、OSHA (高危険化学物質の PSM 規格に基づく)、州ボイラー検査当局、または国家委員会などの規制当局からの強制措置を受ける可能性があります。その結果には、強制的な閉鎖命令、罰金が含まれる可能性があり、事件が発生した場合には施設管理に対する刑事責任が問われる可能性があります。産業施設の保険契約では、通常、現在の安全弁テスト記録の証明も必要です。テストスケジュールが失効すると、最も必要な瞬間に補償が無効になる可能性があります。

安全弁のテストおよびメンテナンスプログラムの構築

テスト間隔は、より広範なプログラムに組み込まれた場合にのみ意味を持ちます。堅牢な安全弁メンテナンス プログラムには次の要素が含まれます。

完全なバルブレジストリ

施設内のすべての安全バルブは、タグ番号、場所、サービス、入口と出口のサイズ、設定圧力、設計コード、メーカー、モデル、最後のテストの日付、次回予定されているテスト、およびテスト結果の履歴を含むバルブ レジストリにカタログ化する必要があります。完全なレジストリがなければ、どのバルブがテスト対象で、どのバルブが見落とされているかを知ることはできません。

資格のある検査および試験担当者

安全弁のテストは、資格のある担当者によって、またはその監督の下で実行する必要があります。多くの法域では、これは国家委員会認定の検査官または認定検査機関を意味します。安全弁のテストに資格のない技術者を使用することは危険であるだけでなく、規制目的でテスト結果が法的に無効になる可能性があります。

校正された試験装置

ベンチテストスタンドでは、国家標準 (米国の NIST など) に準拠した校正済みの圧力計を使用する必要があります。試験装置の校正記録は、バルブ試験記録と並行して保管する必要があります。校正されていないゲージを使用した正確なテストは正確なテストではなく、規制当局の精査に耐えられません。

詳細なテスト記録と処置文書

すべてのテストは、日付、テスターの身元、測定時の設定圧力、放置時の設定圧力（調整後）、使用したテスト機器、および処分（サービスに返却、修理、または交換）を記載して文書化する必要があります。これらの記録は、将来の間隔の決定を正当化し、規制遵守を実証する履歴データベースを形成します。 記録は機器の耐用年数が続くまで保持する必要があります 、最新のテスト サイクルだけではありません。

スペアバルブ戦略

重要な用途のために、多くの施設は事前にテストされた予備バルブのプールを維持しています。ベンチテストのためにバルブが取り外されると、事前テスト済みのスペアがすぐに取り付けられるため、保護されたシステムが機能救済装置なしで動作する期間が不要になります。この実践は、保護されていない短い間隔でも重大なリスクとなる継続的な運用において特に価値があります。

リスクベースの検査: テスト間隔に対するより賢明なアプローチ

リスクベース検査 (RBI) は、定量的または定性的なリスク分析を使用して検査活動の優先順位を付け、スケジュールを設定する方法論です。 RBI は、バルブの状態、サービス、重要度に関係なく、すべてのバルブに均等に固定間隔を適用するのではなく、故障のリスクが最も高い場所に検査リソースを割り当てます。

RBI フレームワークの下では、15 年間の完璧なテスト履歴を持つクリーンな低圧サービスの安全弁は、5 年ごとにテストするようにスケジュールされる可能性があります。一方、シート漏れの履歴がある腐食性の高圧で使用されるバルブは、6 か月の間隔で設置される場合があります。総検査作業量は同様かもしれませんが、最も重要な場所にリソースが集中されるため、施設のリスク プロファイルは大幅に改善されます。

API 580 と API 581 は、石油、ガス、化学業界における RBI の主要なフレームワークを提供します。準拠した RBI プログラムを導入するには、通常、すべての圧力を含む機器の系統的なリスク評価、劣化メカニズムに基づく故障確率分析、含まれる流体の潜在的な危険性に基づく故障結果分析、および新しい検査データが入手可能になったときのリスク スコアの継続的なレビューと更新が必要です。

RBI は安全性を低下させる方法ではなく、検査リソースをより効果的に使用しながら安全性を維持または向上させる方法です。 RBI を適切に実装した施設では、固定間隔プログラムのみに依存している施設に比べて、予期せぬバルブの故障が少なく、全体的な圧力システムの完全性が向上していると報告されることがよくあります。

安全弁試験プログラムでよくある間違い

善意のメンテナンス プログラムであっても、予測可能な罠に陥ります。これらは、安全弁テスト スケジュールの有効性を損なう最も一般的な間違いです。

• ベンチテストの代わりに手動リフトテストを扱います。 リフトテストにより、バルブが開く可能性があることがわかります。設定圧力の精度、内部状態、再着座動作については何もわかりません。
• プロセス変更後のテスト間隔の更新に失敗する。 前回の間隔レビュー以降にシステムの圧力、温度、媒体が変更されている場合は、テスト スケジュールが適切でなくなっている可能性があります。
• 一度も作動したことのないバルブは無視します。 一度も開いたことのないバルブは必ずしも信頼できるわけではありません。腐食や汚れが原因で閉じたままになっている可能性があります。長期間休止状態にあるバルブは、多くの場合、厳密な検査が必要です。
• サービスに関係なく、すべてのバルブに同じ間隔を使用します。 多様な施設内のすべてのバルブに包括的な 12 か月スケジュールを適用すると、リスクと重要度の実際の違いが無視されます。
• 記録管理が不十分。 試験記録を紛失したり文書化しなかったりすると、間隔決定の歴史的根拠が失われ、規制上の危険にさらされることになります。
• 生産上のプレッシャーによりテストが遅れている。 操作上の利便性が安全弁のテストスケジュールを決して無効にしてはなりません。延期は単に無視するのではなく、正式にリスク評価して文書化する必要があります。

安全弁のテストスケジュールを検討するための実践的なチェックリスト

安全弁テスト プログラムを検討または確立している場合は、このチェックリストに取り組んで、間隔と実践が防御可能で効果的であることを確認してください。

1. 施設内のすべての安全弁を特定し、それぞれが保守管理システムに含まれていることを確認します。
2. サービス、場所、設計分類に基づいて、各バルブにどの規制規格または規制が適用されるかを確認してください。
3. 各バルブのプロセス条件 (媒体、圧力、温度) を確認し、現在の間隔がそのサービスの厳しさに対して適切であるかどうかを評価します。
4. 各バルブの過去のテスト記録を確認します。ドリフト、故障、または調整の履歴があるバルブは、今後、より短い間隔で行う必要があります。
5. テストを実施する担当者が適切な資格を保持していること、およびテスト機器が校正範囲内にあることを確認してください。
6. 試験記録が完全で、安全に保管され、規制検査のためにアクセスできることを確認します。
7. テスト期限を過ぎたバルブを特定し、延期に対するリスク評価を文書化して是正措置計画を確立します。
8. 施設が RBI プログラムに基づいて稼働している場合は、安全弁間隔が RBI 評価に組み込まれていること、およびプロセス条件や装置の状態が大きく変化するたびに間隔が見直されていることを確認してください。
9. 保険会社や認定検査機関と連携して、検査プログラムが規制の最低基準値だけでなく、その要件を満たしていることを確認してください。
